DIY ambient led-kader

Het frame en de ledstrip

Het is een ledstrip op een rechthoekig houten frame. Het frame heeft de afmetingen van een 34″ ultrawide scherm, zodat het net achter een Iiyama G-Master Red Eagle GB3466WQSU-B1 past. Gezien dit scherm via een een VESA mount aan een monitorarm hangt, heeft het frame tot recent kunnen hangen op deze arm. Gezien het beperkte gewicht, was dit geen probleem. De ledstrip is een RGB ledstrip met een WS2812-variant. De microcontroller die dit aanstuurt is misschien een D1-mini of een ESP32, niet zeker. Met WLED als firmware kan ik die zowel via een eigen webinterface als via Home Assistant aansturen.

Echt stabiel en recht was het echter niet.

Het plan

Daarom heb ik recent een custom mount voor het frame ontworpen, dat mee op de VESA mount gehangen kan worden. Gezien VESA een standaard is, was het een kwestie van te controleren welke afmetingen het waren, welke diameter van schroeven gebruikt worden en designen.

Design

Ik heb amper ervaring met 3D-printen, en nog minder met het designen van 3D-prints, maar dit leek me wel een goed project om me hier verder in te verdiepen. Aangezien de grootste uitdaging het vinden van het juiste ontwerp was, heb ik een paar iteraties moeten doen.

De basis van het ontwerp zit in het feit dat het frame een steun is waar het houten frame op kan steunen.

Dit was redelijk straightforward, want het was alleen belangrijk dat het lang genoeg was om het frame stabiel te houden. In de lengte zijn er twee wanden die net hoog genoeg zijn dat de leds nog boven de wanden uitkomen. In principe moet de mount niet de volledige breedte zijn, maar gemakshalve is dat nu zo gedaan.

De VESA-mount is een grotere uitdaging, vooral omdat die op het scherm met 1 centimeter is ingezonken in de achterkant van het scherm. Hierdoor moet de mount nog eens 1 centimeter uitsteken. In die basis zitten er twee schroefgaten, die beiden 4mm bouten toelaten. Een klein foutje in het product is dat de schroefgaten ingezonken zijn, maar dat ik er niet bij nagedacht had de bouten ook een kop hebben, die breder is dan 4mm. Hierdoor kan ik de bouten niet laten inzinken. Niets dat niet op te lossen is met bouten langer dan 2 centimeter.

Printen en inbouwen

De uiteindelijke print is gemaakt in PETG zwart, met een Bambu Lab X1C. Ik had het ook met een andere printer kunnen doen op de space, maar dan zou het al snel meer dan 8-9 uur duren voor het resultaat er zou zijn. De mount hangt toch achter het scherm, dus maakt het niet uit qua kleur.

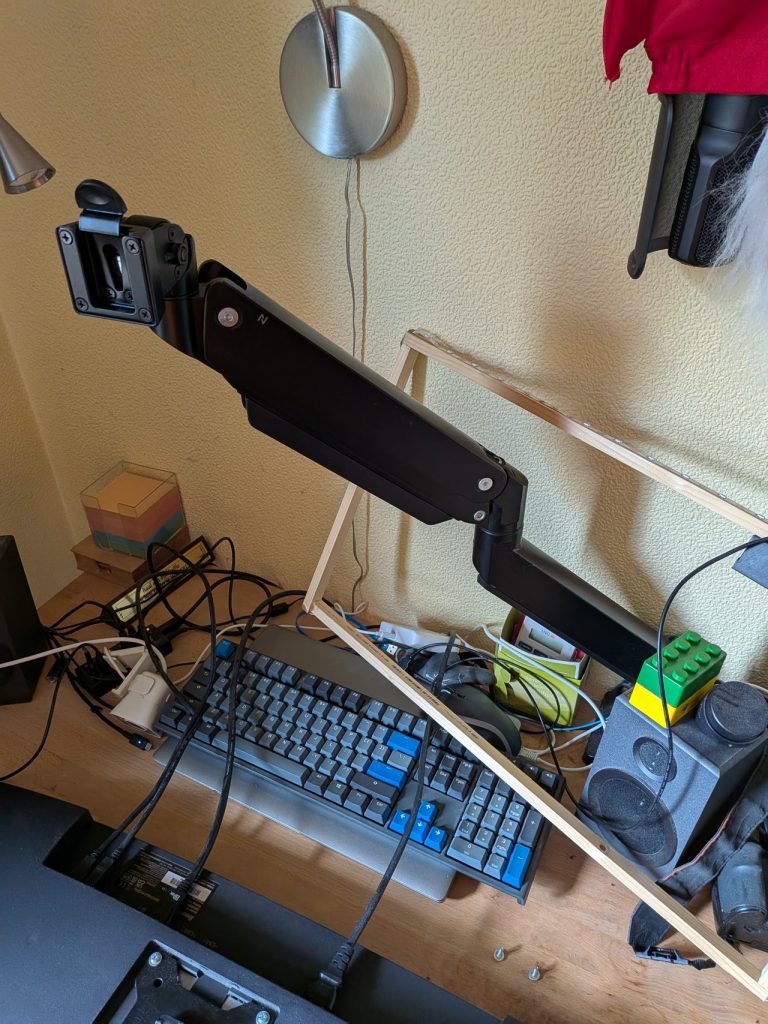

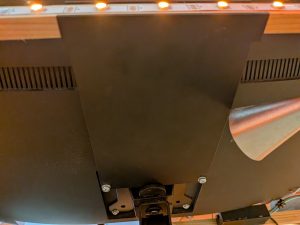

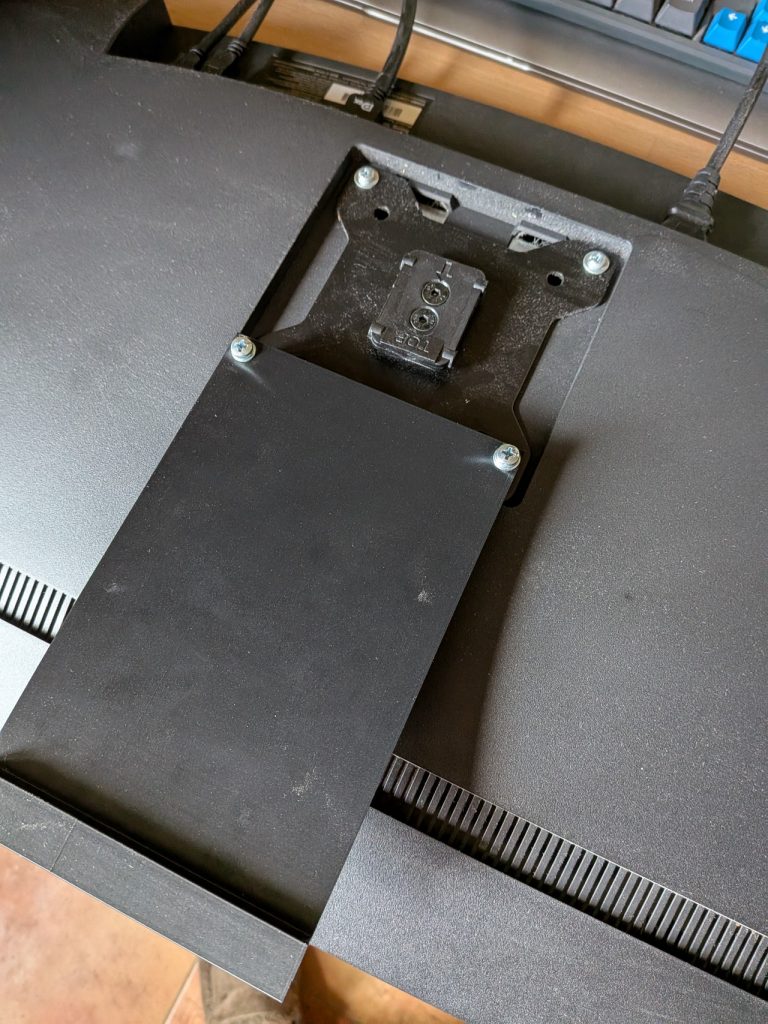

Eenmaal de print gemaakt was, kon de mount vastgemaakt worden aan het scherm. Dit betekende natuurlijk het scherm losmaken van de VESA mount, het frame er – op een fatsoenlijke manier – tussen hangen. Het scherm even op z’n voorkant gelegd, zodat ik makkelijk aan de VESA mount kon. Schroeven losdraaien, custom mount ertussen en schroeven weer vasthangen. Daarna het scherm weer vasthangen aan de monitorarm. Vervolgens het frame op de mount te hangen, wat balanceren en klaar.

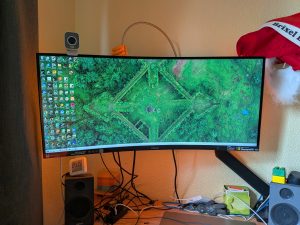

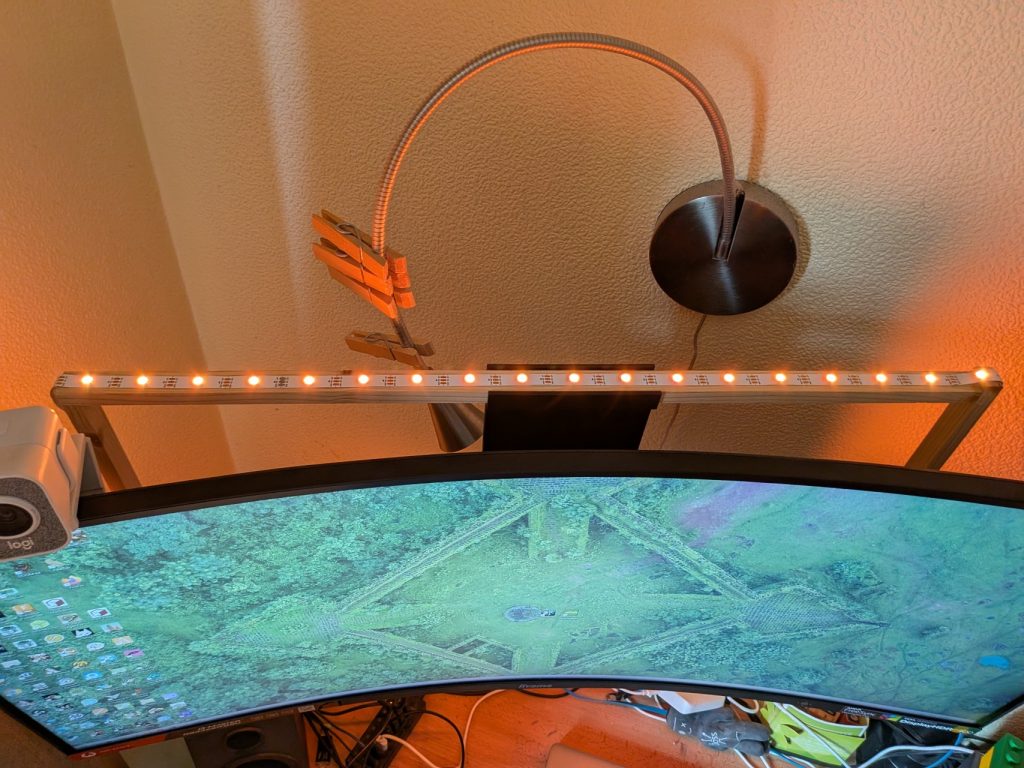

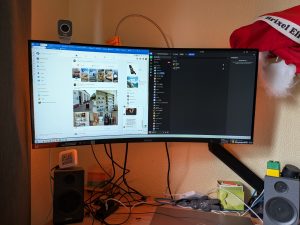

Het eindresultaat kan je hieronder zien.

Aanvullende resources:

Firmware van de ledstrip: WLED

STL van de custom mount: STL op github
